参考モデル：dynabook GCX83/PWE G83/HS GZ/HU GZ/HS GZ/HPシリーズ全般
大名武久
注意！！下記デザインではありません。間違えるんだよなあ～
2代目は下記のデザインなんだあ～・・紛らわしいなあ～。
パンタグラフ修理
下記のように何かの原因でキートップが分解されてしまいます。
部品を良くみて破損が無ければ、単なる「外れた」だけですので、もう一度付ければ治ります。
下記のようにパンタグラフを持ちます。
図のように下の爪に引っかけて上でロックします。
爪のロックはガードに合わせて上から強く押します（※合っていなかったら折れますので、要注意です）
パンタグラフが付いたら、次はキートップです。
キートップは上から斜めに挿入し、図のように爪に引っかけます。
掛かったら、上から強く押します。（カチッという体感があればOK！）
また元に戻りました。

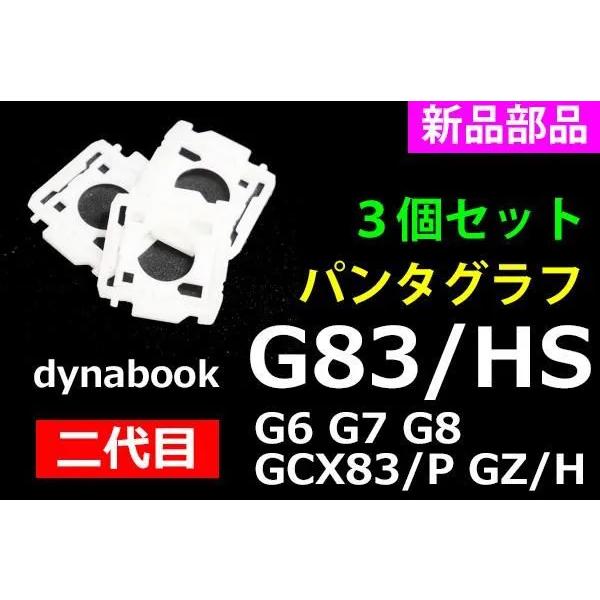

部品が破損している場合は下記で準備中ですので、準備が整っていたらご購入ください。
dynabook G 二代目 G83/HS G83/KV シリーズ 日本語キーボード用パンタグラフ ばら売り３個セット : PCリペア工房 ダイナショップ Yahoo!店 - 通販 - Yahoo!ショッピング
メーカー：dynabook（旧東芝）機種：dynabook G83/HS G83/HU G83/HV G83/KV G8 G7 G6 G5 GCX83/P GA83/XW シリーズ 種別：パンタグラフばら売り（３個組売り）※写真の位置のパン続きを読む
store.shopping.yahoo.co.jp
動画でサポート
キーボード修理 dynabook GCX83/PWE キーボードパンタグラフ修理 dynabook GZ/H G83/HS共通
◆【PR】この動画で紹介された部品などの販売サイトが貼り付けています◆ dynabook GCX83/PWE のキーボードの部分修理をアップします。壊れた方、外れた方、参考にして下さい。尚、dynabook G83/HS と共通リペアです。続きを読む
www.youtube.com
いろいろリペア動画作成中ですので、参考になればどうぞ！
↓キーボードを丸ごと交換したい方は下記をご利用ください↓
